Poniżej znajduje się opis techniczny tego, jak to zrobić skraplacze wyparne praca:

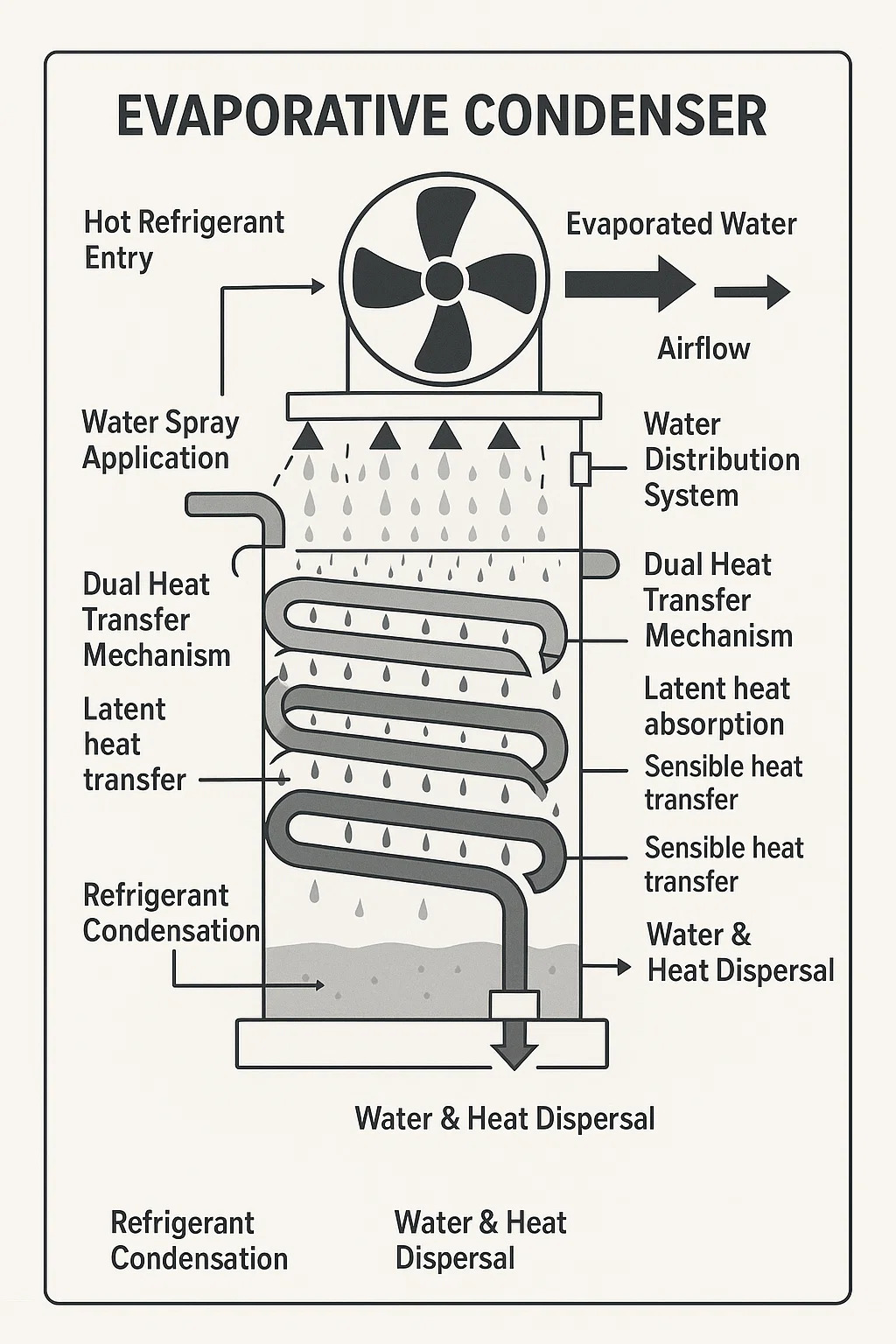

■Podstawowa zasada działania
Skraplacze wyparne odrzucają ciepło, łącząc chłodzenie powietrzem z odparowaniem wody. W przeciwieństwie do standardowych skraplaczy, które opierają się wyłącznie na przekazywaniu ciepła jawnego, wykorzystują one absorpcję ciepła utajonego podczas odparowywania wody.
■Obsługa krok po kroku
▸Wejście gorącego czynnika chłodniczego
Gorąca para pod wysokim ciśnieniem ze sprężarki dostaje się do zwiniętej rurki skraplacza.
▸Aplikacja natryskiem wody
Pompa w sposób ciągły rozpyla wodę na zewnątrz wężownic czynnika chłodniczego.
Woda pokrywa powierzchnie rur, tworząc cienką warstwę.
▸Interakcja wymuszonego przepływu powietrza
Wentylatory przeciągają powietrze z otoczenia przez wiązkę mokrej wężownicy.
Przepływ powietrza przyspiesza odparowywanie filmu wodnego na wężownicach.
▸Podwójny mechanizm przenoszenia ciepła
Absorpcja ciepła utajonego: Energia z oparów czynnika chłodniczego przenosi się do wody, powodując parowanie.
Rozsądny transfer ciepła: Przepływ powietrza odprowadza ciepło resztkowe z czynnika chłodniczego i nieodparowanej wody.
▸Kondensacja czynnika chłodniczego
Utrata ciepła powoduje kondensację oparów czynnika chłodniczego w ciecz pod wysokim ciśnieniem wewnątrz wężownic.
▸Rozpraszanie wody i ciepła
Odparowana woda wypływa w postaci pary z powietrzem wywiewanym.
Nieodparowana woda gromadzi się w studzience w celu recyrkulacji.
■Kluczowe komponenty systemu
Zespół wężownicy: Rury zawierające czynnik chłodniczy (miedź/stal nierdzewna).
System dystrybucji wody: Dysze zraszające, pompy i zbiornik ściekowy.
Wentylatory: z ciągiem indukcyjnym (montowane od góry) lub z ciągiem wymuszonym (montowane z boku).
Eliminatory znoszenia: zapobiegają wydostawaniu się kropel wody wraz z powietrzem wywiewanym.
■Krytyczne współczynniki wydajności
▸Zależność od temperatury mokrego termometru
Temperatura skraplania zbliża się do temperatury termometru mokrego otoczenia (nie termometru suchego), umożliwiając niższe ciśnienie tłoczenia w porównaniu z urządzeniami chłodzonymi powietrzem.
▸Zarządzanie jakością wody
Kamień z twardej wody ogranicza przenoszenie ciepła – wymaga obróbki chemicznej/zmiękczania.
Zawory upustowe kontrolują stężenie minerałów.
▸Ochrona przed zamarzaniem
Dodatki glikolowe lub systemy odprowadzania wody zapobiegają uszkodzeniom spowodowanym przez lód w zimie.
■ Tryby awarii w świecie rzeczywistym
▸Zaniedbane konsekwencje konserwacji
Zatkane dysze → Nierównomierny rozkład wody → Suche miejsca → Przegrzanie czynnika chłodniczego.
Odkładanie się kamienia → Izolowane przewody → 30% utrata wydajności.
Rozwój legionelli w nieoczyszczonych zbiornikach wodnych.
▸Ograniczenia przepływu powietrza
Kurz/zanieczyszczenia blokujące wężownice lub łopatki wentylatora → Zmniejszone parowanie → Przeciążenie sprężarki.
▸Dlaczego to nie jest „parownik”
Parowniki pochłaniają ciepło (np. wewnętrzna wężownica prądu przemiennego).
Skraplacze wyparne odprowadzają ciepło (funkcja zewnętrzna).
